1、 产品介绍
　　 4E1-10/100BT系列接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输10M/100M的以太网数据，实现了1-4路E1通道至以太网接口之间的相互转换，此转换器能把E1通道收发的信号点对点传输到RJ45接口，实现E1信道与以太网的互连。与一般的远程网桥不同的是，此转换器支持1至4路E1信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1968Kbit/s，4路带宽可达7872Kbit/s.设备在10/100Mbps全/半双工方式下使用时，可与以太网交换机或集线器相连，充分地利用电信网络中现有的大量E1电路资源来扩展以太网的传输距离和应用范围，是以太网宽带接入一个很好的解决方案。此产品可用于局域网互连、局端互连、视频点播、远程监控、交换机的E1接口插卡等各种领域。

带网管

2、 特点
* 实现以太网数据在1~4条E1电路中的透明传输
* 符合IEEE 802.3，IEEE802.1Q，等协议标准，支持10Base-T，
100Base-T、全双工/半双工的工作方式
* 以太网口支持AUTO-MDIX, 直通线和交叉线自动识别
* 可设置CRC告警门限自动对传输质量差的线路进行隔离
* 实允许4路E1有10ms 的传输时延差。当该差值超出允许的范围时，系统可以自动停止在时延过大的E1 上发送数据，并告警
* 能透明传输IEEE 802.1Q规定的超长帧，支持带有VLAN功能的以太网交换机
* 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能
* E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用
* E1接口模块含有内置的时钟恢复电路和HDB3编解码电路
* 设备工作中支持E1信道的热插拔，并自动检测有效的E1信道，中间不会中断数据传输
* 支持1至4路E1的灵活配置，在复位时自动检测E1的数量和时延并选择可用的E1
* 支持本地系统对远端系统的复位
* 具有2M支路环回功能
* 内置开关电源，整体功耗<5W，可接驳160V-260V交流电源或-48V直流电源

3、 技术指标　

3.1 环境要求
整机工作环境温度范围宽，能在恶劣环境下正常、稳定地工作。
工作温度：0℃～50℃
相对湿度：95%（无凝结）

3.2 电源
设备采用模块电源，允许电压拨动范围宽，抗干扰能力强，隔离好，工作稳定。
电源 -48V型：输入电压范围 -36V～-72V
电源 220V型：输入电压范围 市电175V～250V

3.3 功耗整机功耗 <5W

3.4 E1接口

a)设备四路E1接口符合G.703建议
b)码型：HDB3
c)阻抗：非平衡式 75欧
d)抖动特性：满足G.742、G.823建议，输出抖动小于0.05UI
e)输入口允许衰减：0～6dBm
f)数量：1-4个任意配置
g)E1差分延迟容限 允许各E1电路间最大传输时延差为10ms。
h)不支持信令时隙使用
i)接口速率 ：单路线路速率是1968Kbit/s，4路带宽可达7872Kbit/s.

3.5以太网接口　

a) 速率： 10/100Mbps
b)接口特性： 满足IEEE802.3，IEEE802.3u，IEEE802.3x等协议　
c) 连 接 器：RJ45接口
d) 半双工/全双工自适应工作状态

4、产品外形、尺寸
机箱尺寸:483mm(宽) × 160mm（深）× 45mm（高） (台式)

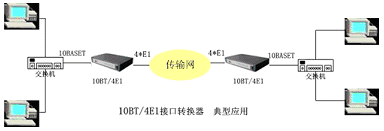

典型组网方案：
